Appliquer des étiquettes simplement et rapidement

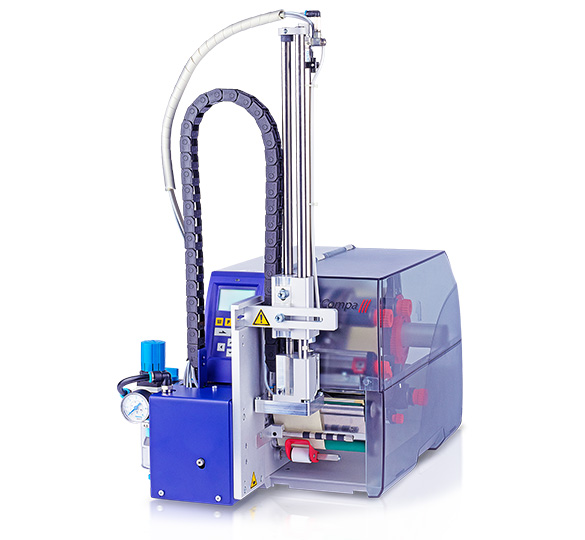

L'applicateur Pneumatique C est un module optionnel pour les imprimantes d'étiquettes de la série Compa III et sert à déposer automatiquement et en temps réel les étiquettes imprimées sur un produit. Ceci s'effectue par le biais d'un tampon qui aspire l'étiquette par un système de vide puis la dépose sur le produit. Le processus est automatiquement surveillé par un capteur et contrôlé.

La flexibilité est ici primordiale: le soufflage, l'aspiration ainsi que la vitesse de déplacement du vérin sont réglables. Une adaptation optimale aux diverses qualités de consommables est de ce fait possible, ce qui rend l'Applicateur Pneumatique C très attrayant pour les secteurs et exigences les plus divers. Pour l'intégration dans un système automatisé, les imprimantes d'étiquettes sont équipées de carte Entrées/Sorties.

Compa III
Modèle droit
Hauteurs de produits variables
Transmission d'étiquette: tamponnage, soufflage, déroulement
Unité d'entretien

Tutoriels

Applicateur C220 Applicateur C300 Applicateur C400

Galerie

Compa III 106 + Applicateur Pneumatique C300

Patin de tamponnage (de façon élastique)

Vidéos

Données techniques

Afficher tout | Masquer tout

Applicateur C220 Applicateur C300 Applicateur C400

* Unité de contrôle uniquement

Dimensions Compa III/V + Applicateur C

Dimensions (largeur x hauteur x profondeur)

Compa III/V 10X: 338 x 540 x 554 mm
Compa III/V 162: 398 x 540 x 554 mm

Étiquettes

Sur rouleau

papier, synthétique

Largeur d‘étiquettes / Hauteur d‘étiquettes

Largeur d'étiquette

25 … 176 mm
(en fonction de l‘imprimante Compa III/V choisie et du patin)

Largeur d‘étiquettes / Hauteur d‘étiquettes

Hauteur d'étiquette

tamponnage: 25 … 200 mm
soufflage: 25 … 100 mm
déroulement: 80 … 200 mm

Cours du patin

Course du vérin: 220 mm
Course du patin sous l‘appareil: 86 mm

Pression de travail

4,5 bar

Surface de produit

plane

Hauteur produit

Hauteur produit variable

tamponnage: X

soufflage: -

déroulement: X

Hauteur produit

Hauteur produit fixe

tamponnage: X

soufflage: X

déroulement: X

Produit à l'arrêt

tamponnage: X

soufflage: X

déroulement: -

Produit en mouvement

tamponnage: -

soufflage: X

déroulement: X

Étiquetage par au-dessus

tamponnage: X

soufflage: X

déroulement: X

Étiquetage par en-dessous

sur demande

Étiquetage latéral

sur demande

Profondeur d'immersion

sur demande → selon l'application

Modèle

droite

Contrôle d'air comprimé/contrôle du vide

disponible

Unité d'entretien

filtre régulateur avec manomètre et vanne d'arrêt

Alimentation tension / courant

système d'impression Compa III/V

Poids

4,5 kg + patin

Dimensions Compa III /V+ Applicateur C

Dimensions (largeur x hauteur x profondeur)

Compa III/V 10X: 338 x 620 x 554 mm
Compa III/V 162: 398 x 620 x 554 mm

Étiquettes

Sur rouleau

papier, synthétique

Largeur d‘étiquettes / Hauteur d‘étiquettes

Largeur d'étiquette

25 … 176 mm
(en fonction de l‘imprimante Compa III/V choisie et du patin)

Largeur d‘étiquettes / Hauteur d‘étiquettes

Hauteur d'étiquette

tamponnage: 25 … 200 mm
soufflage: 25 … 100 mm
déroulement: 80 … 200 mm

Cours du patin

Course du vérin: 300 mm
Course du patin sous l‘appareil: 166 mm

Pression de travail

4,5 bar

Surface de produit

plane

Hauteur produit

Hauteur produit variable

tamponnage: X

soufflage: -

déroulement: X

Hauteur produit

Hauteur produit fixe

tamponnage: X

soufflage: X

déroulement: X

Produit à l'arrêt

tamponnage: X

soufflage: X

déroulement: -

Produit en mouvement

tamponnage: -

soufflage: X

déroulement: X

Étiquetage par au-dessus

tamponnage: X

soufflage: X

déroulement: X

Étiquetage par en-dessous

sur demande

Étiquetage latéral

sur demande

Profondeur d'immersion

sur demande → selon l'application

Modèle

droite

Contrôle d'air comprimé/contrôle du vide

disponible

Unité d'entretien

filtre régulateur avec manomètre et vanne d'arrêt

Alimentation tension / courant

système d'impression Compa III/V

Poids

4,5 kg + patin

Dimensions Compa III /V+ Applicateur C

Dimensions (largeur x hauteur x profondeur)

Compa III/V 10X: 338 x 720 x 554 mm
Compa III/V 162: 398 x 720 x 554 mm

Étiquettes

Sur rouleau

papier, synthétique

Largeur d‘étiquettes / Hauteur d‘étiquettes

Largeur d'étiquette

25 … 176 mm
(en fonction de l‘imprimante Compa III/V choisie et du patin)

Largeur d‘étiquettes / Hauteur d‘étiquettes

Hauteur d'étiquette

tamponnage: 25 … 200 mm
soufflage: 25 … 100 mm
déroulement: 80 … 200 mm

Cours du patin

Course du vérin: 400 mm
Course du patin sous l‘appareil: 266 mm

Pression de travail

4,5 bar

Surface de produit

plane

Hauteur produit

Hauteur produit variable

tamponnage: X

soufflage: -

déroulement: X

Hauteur produit

Hauteur produit fixe

tamponnage: X

soufflage: X

déroulement: X

Produit à l'arrêt

tamponnage: X

soufflage: X

déroulement: -

Produit en mouvement

tamponnage: -

soufflage: X

déroulement: X

Étiquetage par au-dessus

tamponnage: X

soufflage: X

déroulement: X

Étiquetage par en-dessous

sur demande

Étiquetage latéral

sur demande

Profondeur d'immersion

sur demande → selon l'application

Modèle

droite

Contrôle d'air comprimé/contrôle du vide

disponible

Unité d'entretien

filtre régulateur avec manomètre et vanne d'arrêt

Alimentation tension / courant

système d'impression Compa III/V

Poids

4,5 kg + patin

Sous réserves de modifications

Variantes de programme

Egigences du système

Accessoires

7089

Patin de tamponnage universel (LxH) 116x102 mm

Patins

9252606

Les étiquettes sont transmises sur le patin et maintenues par le vide. Ensuite, l'applicateur déplace le patin avec l'étiquette vers le produit. Les trous d'aspiration peuvent être ouverts sur place et ajustés aux dimensions des étiquettes.

Le poinçon de perçage nécessaire est prévu dans l'étendue de livraison.

7090

Patin de tamponnage universel (LxH) 116x152 mm

Patins

9252608

Les étiquettes sont transmises sur le patin et maintenues par le vide. Ensuite, l'applicateur déplace le patin avec l'étiquette vers le produit. Les trous d'aspiration peuvent être ouverts sur place et ajustés aux dimensions des étiquettes.

Le poinçon de perçage nécessaire est prévu dans l'étendue de livraison.

7087

Patin de tamponnage universel (LxH) 72x60mm

Patins

9252602

Les étiquettes sont transmises sur le patin et maintenues par le vide. Ensuite, l'applicateur déplace le patin avec l'étiquette vers le produit. Les trous d'aspiration peuvent être ouverts sur place et ajustés aux dimensions des étiquettes.

Le poinçon de perçage nécessaire est prévu dans l'étendue de livraison.

7088

Patin de tamponnage universel (LxH) 90x90 mm

Patins

9252604

Les étiquettes sont transmises sur le patin et maintenues par le vide. Ensuite, l'applicateur déplace le patin avec l'étiquette vers le produit. Les trous d'aspiration peuvent être ouverts sur place et ajustés aux dimensions des étiquettes.

Le poinçon de perçage nécessaire est prévu dans l'étendue de livraison.

Téléchargements

Mode d'emploi Compa III/V + Applicateur Pneumatique C
Manuel d'entretien Compa III/V + Applicateur Pneumatique C

Applicateur Pneumatique C – Imprimer et appliquer avec imprimante d'étiquettes
