Mobuli per la stampa diretta



Flexicode – etichettatura economica delle confezioni

/fileadmin/user_upload/Produkttitelbilder/carl_valentin_flexicode_titelbild.jpg

Codifica di alta qualità di imballaggi individuali

Il Flexicode rappresenta il sistema di etichettatura ideale quando i dati variabili devono essere stampati direttamente sulla pellicola senza passare per l‘etichetta. Il Flexicode è un sistema in crescita sul mercato basato sulle funzioni principali e più importante e venduto a buon prezzo.


Il Flexicode si serve della tecnologia digitale a trasferimento termico. Il processo assicura una qualità di stampa straordinariamente buona con un‘elevata affidabilità. Il prodotto si contraddistingue inoltre per l‘alta velocità di lavoro e per la sua semplice maneggevolezza. Un‘altra caratteristica a favore dell‘impiego del Flexicode è la sua semplice manutenzione che viene realizzata in parte dalle numerose funzioni di diagnosi.


Semplice maneggevolezza


Il Flexicode viene usato attraverso un display grafico con una tastiera a membrana composta da 10 tasti e mediante il pannello touch permette anche al personale non esperto di farne uso in maniera semplice e immediata. La chiara struttura del menu suddivisa per gruppi funzionali consente un uso semplice e veloce durante il cambio del prodotto. Grazie all‘intuitiva guida menu si riducono gli errori già nella fase di inserimento dati. L‘accesso al menu può anche essere protetto da password, che permetterebbe il raggiungimento di un grado di sicurezza ottimale.

  • Modalità intermittente o continua
  • Compatte dimensioni esteriori
  • Dispositivo di allarme nastro di trasferimento esaurito
  • Veloce disponibilità dei dati in tempo reale
  • Sincronizzazione con macchine per imballaggi
  • Utilizzo semplicissimo e manutenzione ridotta
  • Bassa immissione sonora
ottimizzazione
touch panel
configtool
Ermöglicht Konfigurationen mit professionellem Tool "configTool"
labelstar
nicelabel

Tutoriali

Video

Dati tecnici

Stampa
Larghezza di stampa

53,3 mm

Stampa
Lunghezza di stampa

modo intermittente: max 40 mm


modo continuo: max 3000 mm

Stampa
Larghezza di passaggio telaio

secondo richiesta cliente

Stampa
Risoluzione

300 dpi

Stampa
Velocità di stampa

50 … 400 mm/s

Stampa
Velocità di ritiro

max 600 mm/s (solo modo intermittente)

Stampa
Testina di stampa

Corner Type

Nastro di trasferimento
Lato del colore

esterno o interno

Nastro di trasferimento
Diametro del rotolo

max 82 mm

Nastro di trasferimento
Diametro dell'anima interna

25,4 mm / 1"

Nastro di trasferimento
Lunghezza

max 450 m

Nastro di trasferimento
Larghezza

max 55 mm

Dimensioni (larghezza x altezza x profondità)
Meccanica di stampa

senza telaio: 190 x 180 x 208 mm


con telaio: dipendente da larghezza di passaggio

Dimensioni (larghezza x altezza x profondità)
Centralina elettronica

242 x 117 x 220 mm

Dimensioni (larghezza x altezza x profondità)
Set di cavi per collegare la meccanica

2,5 m

Peso
Meccanica di stampa

6 kg

Peso
Centralina elettronica

3,7 kg (incl. cavi)

Elettronica
Processore

High Speed 32 Bit

Elettronica
RAM

16 MB

Elettronica
Slot

per scheda Compact Flash Tipo I

Elettronica
Batteria

per orologio in tempo reale (salvataggio dei dati in mancanza di elettricità)

Elettronica
Segnale di avviso

segnale acustico in caso di errore

Interfaccia
Seriale

RS-232C (max 115200 baud)

Interfaccia
Parallelo

SPP

Interfaccia
USB

2.0 High Speed Slave

Interfaccia
Ethernet

10/100 Base T, LPD, RawIP-Printing, DHCP, HTTP, FTP

Interfaccia
2 x USB Master

collegamento per tastiera USB esterna e chiavetta USB

Dati di allacciamento
Collegamento pneumatico

6 bar asciutta ed essente d'olio

Dati di allacciamento
Tipico consumo d'aria*

150 ml/min


* corsa 1,5 mm; 150 tatti/min; 6 bar pressione d'esercizio

Dati di allacciamento
Tensione nominale

standard: 230 V AC / 50-60 Hz


opzione: 115 V AC / 50-60 Hz

Dati di allacciamento
Corrente nominale

230 V AC / 1,5 A ? 110 V AC / 3 A

Dati di allacciamento
Fusibile

2x T4A 250 V

Condizioni operative
Temperatura d'esercizio

5 … 40 °C

Condizioni operative
Umidità dell'aria

max 80 % (non condensando)

Condizioni operative
Livello di potenza acustica medio (distanzia di misura 1 m)

69 dB(A)

Pannello di controllo
Tasti

prova di stampa, menu funzioni, conteggio, scheda CF, avanzamento, invio, 4 x cursore

Pannello di controllo
Display LCD

display 132 x 64 pixel

Parametri
Impostazioni base

data, ora, turni di lavoro


20 lingue (altre su richiesta)


parametri dell'apparecchio, interfaccia, password

Controlli
Interruzione stampa in caso di

fine del nastro, fine del materiale, testina di stampa aperta

Controlli
Stampa dello stato

stampa delle impostazioni dell'apparecchio, p.es. contatore tempo d'esercizio, contatore runtime, parametri di fotocellula, interfaccia e rete


stampa dei caratteri interni e di tutti i codici a barre supportati

Font
Caratteri

6 caratteri bitmap


8 caratteri vettoriali/TrueType


6 caratteri proporzionali


altri caratteri su richiesta

Font
Set di caratteri

Windows 1250 fino a 1257, DOS 437, 850, 852, 857


sono supportati tutti i caratteri dell'Europa occidentale e orientale, latini, cirillici, greci e arabi (opzione)


altri set di caratteri su richiesta

Font
Caratteri bitmap

dimensioni in larghezza e altezza 0,8 … 5,6


fattore di ingrandimento 2 … 9


orientamento 0°, 90°, 180°, 270°

Font
Caratteri vettoriali/TrueType

dimensioni in larghezza e altezza 1 … 99 mm


fattore di ingrandimento continuo


orientamento 0°, 90°, 180°, 270°

Font
Attributi caratteri

dipendenti dal tipo di caratteri


grassetto, corsivo, inverso, verticale

Font
Passo dei caratteri

variabile

Codici a barre
Codici a barre 1D

2/5 Industrial, Codabar, Code 128, Code 128A, Code 128B, Code 2/5 interleaved, Code 39, Code 39 extended, Code 93, EAN 13, EAN 8, EAN Add-on, GS1-128, Identcode, ITF 14, Leitcode, Pharmacode, PLANET (Postal Alpha Numeric Encoding Technique), PostNet, PZN 7, PZN 8, UPC-A, UPC-E, USPS Intelligent Mail

Codici a barre
Codici a barre 2D

Aztec Code, CODABLOCK F, DataMatrix, GS1 DataMatrix, MAXICODE, PDF 417, QR Code

Codici a barre
Codici compositi

GS1 DataBar Expanded, GS1 DataBar Limited, GS1 DataBar Omnidirectional, GS1 DataBar Stacked, GS1 DataBar Stacked Omnidirectional, GS1 DataBar Truncated

Codici a barre

Tutti i codici a barre sono diversi per altezza, larghezza del modulo e rapporto
Orientamento 0°, 90°, 180°, 270°
A scelta cifra di controllo e stampa in caratteri ottici

Software
Configurazione
Software
Controllo di processo
Software
Software di etichette
Software
Windows driver
Si riserva il diritto di cambiamenti

Variante di programmi

Sistema operativo

Accessori

1775

Compact Flash Card 2GB

Compact Flash
3702014

Scheda di memoria Compact Flash da 2GB

9266

Kit di pulizia Valentin

Kit di pulizia
9645005

Il kit di pulizia Valentin è perfettamente adatto alla manutenzione indipendente e alla pulizia delle testine di stampa delle stampanti Valentin.

Comprende:

  • Gas compresso per la rimozione della polvere
  • Solvente per la rimozione di etichette
  • Salviettine
  • Detergente per testine di stampa e rulli
  • Foglio di pulitura
  • Spatola
  • Bastoncini d'ovatta

Per la pulizia delle testine di stampa è possibile trovare un video presso le stampanti o anche nella nostra playlist sulla pulizia delle testine di stampa su Youtube.

1767

Piastra di contropressione completa 130 x 160 mm

Piastre di contropressione
7267305

Controfaccia necessaria, gommata per la testina di stampa come optional pronta per essere integrata.

1737

Regolazione di rapporto - larghezza di apertura 250 mm

Regolazioni di rapporto
9057625A

Attraverso lo spostamento definito della pellicola da stampare all'interno del telaio, è possibile impostare l'esatta posizione di stampa (es. in campi prefissati).

1738

Regolazione di rapporto - larghezza di apertura 340 mm

Regolazioni di rapporto
9057634A

Attraverso lo spostamento definito della pellicola da stampare all'interno del telaio, è possibile impostare l'esatta posizione di stampa (es. in campi prefissati).

1739

Regolazione di rapporto - larghezza di apertura 430 mm

Regolazioni di rapporto
9057643A

Attraverso lo spostamento definito della pellicola da stampare all'interno del telaio, è possibile impostare l'esatta posizione di stampa (es. in campi prefissati).

1740

Regolazione di rapporto - larghezza di apertura 470 mm

Regolazioni di rapporto
9057647A

Attraverso lo spostamento definito della pellicola da stampare all'interno del telaio, è possibile impostare l'esatta posizione di stampa (es. in campi prefissati).

1741

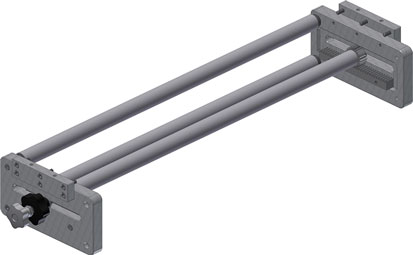

Regolazione di rapporto - larghezza di apertura 620 mm

Regolazioni di rapporto
9057662A

Attraverso lo spostamento definito della pellicola da stampare all'interno del telaio, è possibile impostare l'esatta posizione di stampa (es. in campi prefissati).

1742

Regolazione di rapporto - larghezza di apertura 770 mm

Regolazioni di rapporto
9057677A

Attraverso lo spostamento definito della pellicola da stampare all'interno del telaio, è possibile impostare l'esatta posizione di stampa (es. in campi prefissati).

1768

Cavi di collegamento 50 pin. 4,5 m

Set cavi
9079970

Per collegare il sistema meccanico di stampa con l'elettronica.

Con sovrapprezzo per i nuovi apparecchi.

1774

Set di fissaggio per regolatori

Set di fissaggio
9067770

Per fissare comodamente il regolatore di stampa con l'aiuto di una squadra e di un dado

1773

Set di tappi protettivi anti-polvere per i punti di interconnessione

Set di tappi protettivi anti-polvere
9057994

Per proteggere i punti di interconnessione da sporco e polvere in ambienti industriali grezzi

1755

Telaio - Larghezza di apertura
250 mm per l'esercizio ad intermittenza

Telaio
9057825A

Per alloggiare il sistema di stampa e per l'integrazione in impianti di imballaggio con materiale in movimento ad intermittenza.

Piastra di contropressione 130 x 160 mm incluso

1749

Telaio - Larghezza di apertura
250 mm per l'esercizio in continuo

Telaio
9057725A

Per alloggiare il sistema di stampa e per l'integrazione in impianti di imballaggio con materiale in movimento continuo.

1750

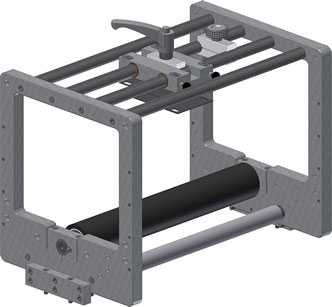

Telaio - Larghezza di apertura
340 mm per l'esercizio in continuo

Telaio
9057734A

Per alloggiare il sistema di stampa e per l'integrazione in impianti di imballaggio con materiale in movimento continuo.

1756

Telaio - Larghezza di apertura
340 mmper l'esercizio ad intermittenza

Telaio
9057834A

Per alloggiare il sistema di stampa e per l'integrazione in impianti di imballaggio con materiale in movimento ad intermittenza.

1757

Telaio - Larghezza di apertura
430 mm per l'esercizio ad intermittenza

Telaio
9057843A

Per alloggiare il sistema di stampa e per l'integrazione in impianti di imballaggio con materiale in movimento ad intermittenza.

Piastra di contropressione 130 x 160 mm incluso

1751

Telaio - Larghezza di apertura
430 mm per l'esercizio in continuo

Telaio
9057743A

Per alloggiare il sistema di stampa e per l'integrazione in impianti di imballaggio con materiale in movimento continuo.

1758

Telaio - Larghezza di apertura
470 mm per l'esercizio ad intermittenza

Telaio
9057847A

Per alloggiare il sistema di stampa e per l'integrazione in impianti di imballaggio con materiale in movimento ad intermittenza.

Piastra di contropressione 130 x 160 mm incluso

1752

Telaio - Larghezza di apertura
470 mm per l'esercizio in continuo

Telaio
9057747A

Per alloggiare il sistema di stampa e per l'integrazione in impianti di imballaggio con materiale in movimento continuo.

1759

Telaio - Larghezza di apertura
620 mm per l'esercizio ad intermittenza

Telaio
9057862A

Per alloggiare il sistema di stampa e per l'integrazione in impianti di imballaggio con materiale in movimento ad intermittenza.

Piastra di contropressione 130 x 160 mm incluso

1753

Telaio - Larghezza di apertura
620 mm per l'esercizio in continuo

Telaio
9057762A

Per alloggiare il sistema di stampa e per l'integrazione in impianti di imballaggio con materiale in movimento continuo.

1760

Telaio - Larghezza di apertura
770 mm per l'esercizio ad intermittenza

Telaio
9057877A

Per alloggiare il sistema di stampa e per l'integrazione in impianti di imballaggio con materiale in movimento ad intermittenza.

Piastra di contropressione 130 x 160 mm incluso

1754

Telaio - Larghezza di apertura
770 mm per l'esercizio in continuo

Telaio
9057777A

Per alloggiare il sistema di stampa e per l'integrazione in impianti di imballaggio con materiale in movimento continuo.

1771

Alimentatore esterno per Touch Panel

Touch Panel
9057975

Alimentatore ad innesto per Touch Panel

1772

Touch Panel 10"

Touch Panel
9403501

Per configurare e monitorare contemporaneamente fino a 4 sistemi di stampa. Ciò vale per le impostazioni dei parametri ed il controllo sui job di stampa in corso.

1761

Trasduttore di posizione angolare
con volantino di serraggio completo con cavo lungho 2,5 m

Trasduttore di posizione angolare
9067703

Trasduttore di posizione angolare per registrare la velocità del materiale in modalità di stampa continua.

1762

Trasduttore di posizione angolare
con volantino di serraggio completo con cavo lungho 4,5 m

Trasduttore di posizione angolare
9067704

Trasduttore di posizione angolare per registrare la velocità del materiale in modalità di stampa continua.

1763

Trasduttore di posizione
angolare con telaio CV
con cavo lungho 2,5 m

Trasduttore di posizione angolare
9067705

Trasduttore di posizione angolare per registrare la velocità del materiale in modalità di stampa continua.

1765

Trasduttore di posizione
angolare con telaio CV
con cavo lungho 4,5 m

Trasduttore di posizione angolare
9067707

Trasduttore di posizione angolare per registrare la velocità del materiale in modalità di stampa continua.

1766

Trasduttore di posizione
angolare per telaio specifico del cliente con cavo lungho 4,5 m

Trasduttore di posizione angolare
9067708

Trasduttore di posizione angolare per registrare la velocità del materiale in modalità di stampa continua.

1764

Trasduttore di posizione
angolare per telaio specifico del cliente con longitud de cable de 2,5 m

Trasduttore di posizione angolare
9067706

Trasduttore di posizione angolare per registrare la velocità del materiale in modalità di stampa continua.

1743

Unità completa di pulegge di rinvio - Larghezza di apertura 250 mm

Unità di pulegge di rinvio
9057700A

'Con queste pulegge di rinvio supplementari per i nostri telai è possibile reagire ad ogni senso di marcia della pellicola da stampare, previsto dall'impianto di imballaggio.

1744

Unità completa di pulegge di rinvio - Larghezza di apertura 340 mm

Unità di pulegge di rinvio
9057701A

'Con queste pulegge di rinvio supplementari per i nostri telai è possibile reagire ad ogni senso di marcia della pellicola da stampare, previsto dall'impianto di imballaggio.

1745

Unità completa di pulegge di rinvio - Larghezza di apertura 430 mm

Unità di pulegge di rinvio
9057702A

'Con queste pulegge di rinvio supplementari per i nostri telai è possibile reagire ad ogni senso di marcia della pellicola da stampare, previsto dall'impianto di imballaggio.

1746

Unità completa di pulegge di rinvio - Larghezza di apertura 470 mm

Unità di pulegge di rinvio
9057704A

'Con queste pulegge di rinvio supplementari per i nostri telai è possibile reagire ad ogni senso di marcia della pellicola da stampare, previsto dall'impianto di imballaggio.

1747

Unità completa di pulegge di rinvio - Larghezza di apertura 620 mm

Unità di pulegge di rinvio
9057706A

'Con queste pulegge di rinvio supplementari per i nostri telai è possibile reagire ad ogni senso di marcia della pellicola da stampare, previsto dall'impianto di imballaggio.

1748

Unità completa di pulegge di rinvio - Larghezza di apertura 770 mm

Unità di pulegge di rinvio
9057708A

'Con queste pulegge di rinvio supplementari per i nostri telai è possibile reagire ad ogni senso di marcia della pellicola da stampare, previsto dall'impianto di imballaggio.

CARL VALENTIN GMBH ·
Neckarstraße 78 - 86 u. 94 ·
78056 Villingen-Schwenningen

Tel. +49 7720 9712-0 ·
Distribuzione centrale +49 7720 9712-20 ·
Fax +49 7720 9712-9901 ·
info@domain1.tld
