Direktdruckwerke

Dynacode II IP - geeignet für Nassreinigung

/fileadmin/user_upload/Produkttitelbilder/carl_valentin_etikettendrucker_dynacode_ii_ip_titelbild_2020-03.jpg

Dynacode II IP Serie


Die spritzwassergeschützte Version des Dynacode II bietet zusätzlichen Schutz in rauen Produktionsumgebungen. Die Dynacode II IP Version vermeidet zusätzliche sperrige und mühsame Abdeckungen zum Schutz des Geräts, denn weder Druckmodul noch Ansteuerung müssen während des Reinigungsprozesses abgebaut oder abgedeckt werden. Dadurch kommt es zu noch geringeren Stillstandszeiten in der Produktion. Die dafür notwendige Reinigungskassette kann in Sekundenschnelle einfach gegen die Farbbandkassette ausgetauscht werden. Die spritzwassergeschützte Dynacode II IP Version eignet sich ideal zur Kennzeichnung von hygienischen Produkten und in feucht zu reinigenden Produktionsumgebungen, wie z.B. in Molkereien oder Kaffeeröstereien.


Wasser- und Staubschutzeinrichtung

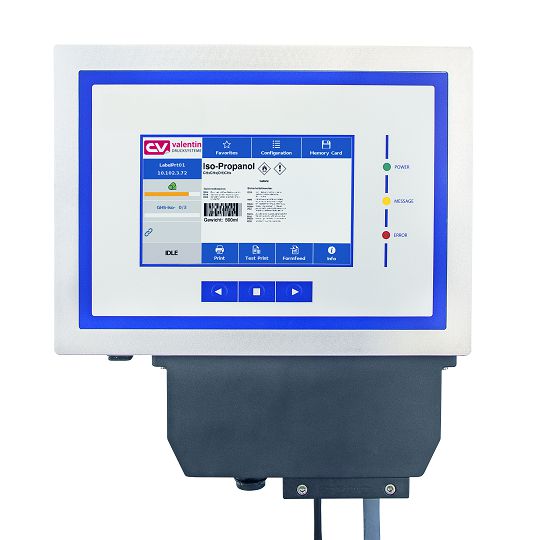

Nach Herstellung aller notwendigen Anschlüsse an der Ansteuerelektronik und Abdeckung aller nicht genutzten Steckverbindungen mit dem entsprechenden Zubehör, ist die Ansteuerung zu jedem Zeitpunkt gemäß Schutzgrad IP65 wasser- und staubgeschützt. Aufgrund der Gegebenheiten während des Betriebs von Direktdruckwerken dieser Bauart kann die Druckmechanik zum Zeitpunkt des Druckens nicht komplett gegen Wassereintritt geschützt werden. Mit Hilfe der speziellen Reinigungskassette ist es jedoch möglich die Druckmechanik während der Stillstandszeiten der Anlage gemäß Schutzgrad IP65 gegen Wasser- und Staubeintritt zu schützen.

  • Spritzwassergeschütztes Gehäuse
  • Separate Transferband- und Reinigungskassette
  • Maximaler Schutz in rauen Produktionsumgebungen
  • Wandmontage der Ansteuerelektronik möglich
  • Anschluss für 24V Industrie-Drehgeber
  • Kabelabgang hinten und seitlich
  • Akustisches Signal bei Fehler
optimierung
touch panel
configtool
Ermöglicht Konfigurationen mit professionellem Tool "configTool"
labelstar
nicelabel

Videos

Technische Daten

Druck
Druckbreite

53,3 mm

Druck
Drucklänge

intermittierender Modus: max. 75 mm


kontinuierlicher Modus: max. 6000 mm

Druck
Durchlassbreite Rahmen

gemäß Kundenwunsch

Druck
Druckauflösung

300 dpi

Druck
Druckgeschwindigkeit

intermittierender Modus: 50 … 600 mm/s


kontinuierlicher Modus: 50 … 800 mm/s

Druck
Rückfahrgeschwindigkeit

max. 600 mm/s (nur intermittierender Modus)

Druck
Druckkopf

Corner Type

Transferband
Farbseite

außen / innen (Option)

Transferband
Rollendurchmesser

max. 98 mm

Transferband
Kerndurchmesser

25,4 mm / 1"

Transferband
Länge

max. 900 m

Transferband
Breite

max. 55 mm

Abmessungen (Breite x Höhe x Tiefe)
Druckmechanik

ohne Einbaurahmen: 204 x 182 x 235 mm


mit Einbaurahmen: abhängig von der Durchlassbreite

Abmessungen (Breite x Höhe x Tiefe)
Ansteuerelektronik ohne Schutzhaube, ohne Anschlussleitungen

314 x 230 x 100 mm

Abmessungen (Breite x Höhe x Tiefe)
Ansteuerelektronik mit Schutzhaube, ohne Anschlussleitungen

314 x 350 x 100 mm

Abmessungen (Breite x Höhe x Tiefe)
Verbindungskabelsatz zur Druckmechanik

2,5 m

Gewicht
Druckmechanik

9,5 kg

Gewicht
Elektronik (inkl. Kabel)

7 kg – mit Schutzhaube, ohne Anschlussleitungen

Elektronik
Prozessor

High Speed 32 Bit

Elektronik
Arbeitsspeicher (RAM)

16 MB

Elektronik
Steckplatz

für Compact Flash Karte Typ I (Innenseite Ansteuerelektronik)

Elektronik
Batterie

für Echtzeituhr (Datenspeicherung bei Netzabschaltung)

Elektronik
Warnsignal

Akustisches Signal bei Fehler

Schnittstellen
Seriell

RS-232C (max. 115200 Baud)

Schnittstellen
Ethernet

10/100 Base T, LPD, RawIP-Printing, DHCP, HTTP, FTP

Schnittstellen
2 x USB Master

Anschluss für eine externe USB Tastatur und Memory Stick

Schnittstellen
USB

2.0 High Speed Slave

Anschlusswerte
Pneumatikanschluss

6 bar trocken und ölfrei

Anschlusswerte
Luftverbrauch typisch*

150 ml/min
* Hub 1,5 mm; 150 Takte/min; 6 bar Betriebsdruck

Anschlusswerte
Nennspannung

110 V … 230 V AC / 50 Hz … 60 Hz

Anschlusswerte
Nennstrom

230 V AC / 1,5 A − 110 V AC / 3 A

Anschlusswerte
Sicherungswerte

2x T4A 250 V

Betriebsbedingungen
Schutzart

IP 65

Betriebsbedingungen
Temperatur

5 … 40 °C

Betriebsbedingungen
Relative Luftfeuchtigkeit

max. 80 % (nicht kondensierend)

Betriebsbedingungen
Mittlerer Schallleistungspegel

60 dB(A) - Messabstand 1 m

Bedienfeld
Touchscreen Display

Farbdisplay: 800 x 480 Pixel, Bilddiagonale 7"

Bedienfeld
Bedienfunktionen

Favoriten, Funktionsmenü, Speicherkarte, Druckstart, Testdruck,
Vorschub, Info

Einstellungen
Grundeinstellungen

Datum, Uhrzeit, Schichtzeiten
11 Spracheinstellungen (weitere auf Anfrage)
Geräteparameter, Schnittstellen, Passwortschutz

Überwachungen
Druckstopp bei

Ende Transferband / Ende Layout

Überwachungen
Statusausdruck

Ausdruck zu Geräteeinstellungen wie z.B. Laufleistung, Lichtschranken-, Schnittstellen-, Netzwerkparameter


Ausdruck der internen Schriftarten sowie aller unterstützter Barcodes

Schriften
Schriftarten

6 Bitmap Fonts


8 Vektor Fonts/TrueType Fonts


6 Proportionale Fonts


Weitere Schriftarten auf Anfrage

Schriften
Zeichensätze

Windows 1250 bis 1257, 437, 850, 852, 857


Es werden alle west- und osteuropäischen, lateinischen, kyrillischen, griechischen und arabischen (optional) Zeichen unterstützt.


Weitere Zeichensätze auf Anfrage

Schriften
Bitmap Fonts

Größe in Breite und Höhe 0,8 … 5,6


Vergrößerungsfaktor 2 … 9


Ausrichtung 0°, 90°, 180°, 270°

Schriften
Vektor Fonts/<br/>TrueType Fonts

Größe in Breite und Höhe 1 … 99 mm


Vergrößerungsfaktor stufenlos


Ausrichtung 0°, 90°, 180°, 270°

Schriften
Schriftattribute

Abhängig von der Schriftart


fett, kursiv, invers, vertikal

Schriften
Zeichenabstand

Variabel

Barcodes
1D Barcodes

CODABAR, Code 128, Code 2/5 interleaved, Code 39, Code 39 extended, Code 93, EAN 13, EAN 8, EAN ADD ON, GS1-128, Identcode, ITF 14, Leitcode, Pharmacode, PZN Code, UPC-A, UPC-E

Barcodes
2D Barcodes

Aztec Code, CODABLOCK F, DataMatrix, GS1 DataMatrix, MAXICODE, PDF 417, QR Code

Barcodes
Composite Barcodes

GS1 DataBar Expanded, GS1 DataBar Limited, GS1 DataBar Omnidirectional, GS1 DataBar Stacked, GS1 DataBar Stacked Omnidirectional, GS1 DataBar Truncated

Barcodes

Höhe, Modulbreite und Ratio sind variabel


Ausrichtung 0°, 90°, 180°, 270°


Wahlweise Prüfziffer und Klarschriftausdruck

Software
Konfiguration
Software
Prozess Steuerung
Software
Etikettensoftware
Software
Windowstreiber
Druck
Druckbreite

106,6 mm

Druck
Drucklänge

intermittierender Modus: max. 75 mm


kontinuierlicher Modus: max. 3000 mm

Druck
Durchlassbreite Rahmen

gemäß Kundenwunsch

Druck
Druckauflösung

300 dpi

Druck
Druckgeschwindigkeit

intermittierender Modus: 50 … 600 mm/s


kontinuierlicher Modus: 50 … 600 mm/s

Druck
Rückfahrgeschwindigkeit

max. 600 mm/s (nur intermittierender Modus)

Druck
Druckkopf

Corner Type

Transferband
Farbseite

außen / innen (Option)

Transferband
Rollendurchmesser

max. 82 mm

Transferband
Kerndurchmesser

25,4 mm / 1"

Transferband
Länge

max. 600 m

Transferband
Breite

max. 110 mm

Abmessungen (Breite x Höhe x Tiefe)
Druckmechanik

ohne Einbaurahmen: 204 x 182 x 290 mm


mit Einbaurahmen: abhängig von der Durchlassbreite

Abmessungen (Breite x Höhe x Tiefe)
Ansteuerelektronik ohne Schutzhaube, ohne Anschlussleitungen

314 x 230 x 100 mm

Abmessungen (Breite x Höhe x Tiefe)
Ansteuerelektronik mit Schutzhaube, ohne Anschlussleitungen

314 x 350 x 100 mm

Abmessungen (Breite x Höhe x Tiefe)
Verbindungskabelsatz zur Druckmechanik

2,5 m

Gewicht
Druckmechanik

11 kg

Gewicht
Elektronik (inkl. Kabel)

7 kg – mit Schutzhaube, ohne Anschlussleitungen

Elektronik
Prozessor

High Speed 32 Bit

Elektronik
Arbeitsspeicher (RAM)

16 MB

Elektronik
Steckplatz

für Compact Flash Karte Typ I (Innenseite Ansteuerelektronik)

Elektronik
Batterie

für Echtzeituhr (Datenspeicherung bei Netzabschaltung)

Elektronik
Warnsignal

Akustisches Signal bei Fehler

Schnittstellen
Seriell

RS-232C (max. 115200 Baud)

Schnittstellen
Ethernet

10/100 Base T, LPD, RawIP-Printing, DHCP, HTTP, FTP

Schnittstellen
2 x USB Master

Anschluss für eine externe USB Tastatur und Memory Stick

Schnittstellen
USB

2.0 High Speed Slave

Anschlusswerte
Pneumatikanschluss

6 bar trocken und ölfrei

Anschlusswerte
Luftverbrauch typisch*

300 ml/min
* Hub 1,5 mm; 150 Takte/min; 6 bar Betriebsdruck

Anschlusswerte
Nennspannung

110 V … 230 V AC / 50 Hz … 60 Hz

Anschlusswerte
Nennstrom

230 V AC / 1,5 A − 110 V AC / 3 A

Anschlusswerte
Sicherungswerte

2x T4A 250 V

Betriebsbedingungen
Schutzart

IP 65

Betriebsbedingungen
Temperatur

5 … 40 °C

Betriebsbedingungen
Relative Luftfeuchtigkeit

max. 80 % (nicht kondensierend)

Betriebsbedingungen
Mittlerer Schallleistungspegel

65 dB(A) - Messabstand 1 m

Bedienfeld
Touchscreen Display

Farbdisplay: 800 x 480 Pixel, Bilddiagonale 7"

Bedienfeld
Bedienfunktionen

Favoriten, Funktionsmenü, Speicherkarte, Druckstart, Testdruck,
Vorschub, Info

Einstellungen
Grundeinstellungen

Datum, Uhrzeit, Schichtzeiten
11 Spracheinstellungen (weitere auf Anfrage)
Geräteparameter, Schnittstellen, Passwortschutz

Überwachungen
Druckstopp bei

Ende Transferband / Ende Layout

Überwachungen
Statusausdruck

Ausdruck zu Geräteeinstellungen wie z.B. Laufleistung, Lichtschranken-, Schnittstellen-, Netzwerkparameter


Ausdruck der internen Schriftarten sowie aller unterstützter Barcodes

Schriften
Schriftarten

6 Bitmap Fonts


8 Vektor Fonts/TrueType Fonts


6 Proportionale Fonts


Weitere Schriftarten auf Anfrage

Schriften
Zeichensätze

Windows 1250 bis 1257, 437, 850, 852, 857


Es werden alle west- und osteuropäischen, lateinischen, kyrillischen, griechischen und arabischen (optional) Zeichen unterstützt.


Weitere Zeichensätze auf Anfrage

Schriften
Bitmap Fonts

Größe in Breite und Höhe 0,8 … 5,6


Vergrößerungsfaktor 2 … 9


Ausrichtung 0°, 90°, 180°, 270°

Schriften
Vektor Fonts/<br/>TrueType Fonts

Größe in Breite und Höhe 1 … 99 mm


Vergrößerungsfaktor stufenlos


Ausrichtung 0°, 90°, 180°, 270°

Schriften
Schriftattribute

Abhängig von der Schriftart


fett, kursiv, invers, vertikal

Schriften
Zeichenabstand

Variabel

Barcodes
1D Barcodes

CODABAR, Code 128, Code 2/5 interleaved, Code 39, Code 39 extended, Code 93, EAN 13, EAN 8, EAN ADD ON, GS1-128, Identcode, ITF 14, Leitcode, Pharmacode, PZN Code, UPC-A, UPC-E

Barcodes
2D Barcodes

Aztec Code, CODABLOCK F, DataMatrix, GS1 DataMatrix, MAXICODE, PDF 417, QR Code

Barcodes
Composite Barcodes

GS1 DataBar Expanded, GS1 DataBar Limited, GS1 DataBar Omnidirectional, GS1 DataBar Stacked, GS1 DataBar Stacked Omnidirectional, GS1 DataBar Truncated

Barcodes

Höhe, Modulbreite und Ratio sind variabel


Ausrichtung 0°, 90°, 180°, 270°


Wahlweise Prüfziffer und Klarschriftausdruck

Software
Konfiguration
Software
Prozess Steuerung
Software
Etikettensoftware
Software
Windowstreiber
Druck
Druckbreite

128 mm

Druck
Drucklänge

intermittierender Modus: max. 75 mm


kontinuierlicher Modus: max. 3000 mm

Druck
Durchlassbreite Rahmen

gemäß Kundenwunsch

Druck
Druckauflösung

300 dpi

Druck
Druckgeschwindigkeit

intermittierender Modus: 50 … 600 mm/s


kontinuierlicher Modus: 50 … 450 mm/s

Druck
Rückfahrgeschwindigkeit

max. 600 mm/s (nur intermittierender Modus)

Druck
Druckkopf

Corner Type

Transferband
Farbseite

außen / innen (Option)

Transferband
Rollendurchmesser

max. 75 mm

Transferband
Kerndurchmesser

25,4 mm / 1"

Transferband
Länge

max. 450 m

Transferband
Breite

max. 130 mm

Abmessungen (Breite x Höhe x Tiefe)
Druckmechanik

ohne Einbaurahmen: 204 x 182 x 310 mm


mit Einbaurahmen: abhängig von der Durchlassbreite

Abmessungen (Breite x Höhe x Tiefe)
Ansteuerelektronik ohne Schutzhaube, ohne Anschlussleitungen

314 x 230 x 100 mm

Abmessungen (Breite x Höhe x Tiefe)
Ansteuerelektronik mit Schutzhaube, ohne Anschlussleitungen

314 x 350 x 100 mm

Abmessungen (Breite x Höhe x Tiefe)
Verbindungskabelsatz zur Druckmechanik

2,5 m

Gewicht
Druckmechanik

11,7 kg

Gewicht
Elektronik (inkl. Kabel)

7 kg – mit Schutzhaube, ohne Anschlussleitungen

Elektronik
Prozessor

High Speed 32 Bit

Elektronik
Arbeitsspeicher (RAM)

16 MB

Elektronik
Steckplatz

für Compact Flash Karte Typ I (Innenseite Ansteuerelektronik)

Elektronik
Batterie

für Echtzeituhr (Datenspeicherung bei Netzabschaltung)

Elektronik
Warnsignal

Akustisches Signal bei Fehler

Schnittstellen
Seriell

RS-232C (max. 115200 Baud)

Schnittstellen
Ethernet

10/100 Base T, LPD, RawIP-Printing, DHCP, HTTP, FTP

Schnittstellen
2 x USB Master

Anschluss für eine externe USB Tastatur und Memory Stick

Schnittstellen
USB

2.0 High Speed Slave

Anschlusswerte
Pneumatikanschluss

6 bar trocken und ölfrei

Anschlusswerte
Luftverbrauch typisch*

300 ml/min
* Hub 1,5 mm; 150 Takte/min; 6 bar Betriebsdruck

Anschlusswerte
Nennspannung

110 V … 230 V AC / 50 Hz … 60 Hz

Anschlusswerte
Nennstrom

230 V AC / 1,5 A − 110 V AC / 3 A

Anschlusswerte
Sicherungswerte

2x T4A 250 V

Betriebsbedingungen
Schutzart

IP 65

Betriebsbedingungen
Temperatur

5 … 40 °C

Betriebsbedingungen
Relative Luftfeuchtigkeit

max. 80 % (nicht kondensierend)

Betriebsbedingungen
Mittlerer Schallleistungspegel

68 dB(A) - Messabstand 1 m

Bedienfeld
Touchscreen Display

Farbdisplay: 800 x 480 Pixel, Bilddiagonale 7"

Bedienfeld
Bedienfunktionen

Favoriten, Funktionsmenü, Speicherkarte, Druckstart, Testdruck,
Vorschub, Info

Einstellungen
Grundeinstellungen

Datum, Uhrzeit, Schichtzeiten
11 Spracheinstellungen (weitere auf Anfrage)
Geräteparameter, Schnittstellen, Passwortschutz

Überwachungen
Druckstopp bei

Ende Transferband / Ende Layout

Überwachungen
Statusausdruck

Ausdruck zu Geräteeinstellungen wie z.B. Laufleistung, Lichtschranken-, Schnittstellen-, Netzwerkparameter


Ausdruck der internen Schriftarten sowie aller unterstützter Barcodes

Schriften
Schriftarten

6 Bitmap Fonts


8 Vektor Fonts/TrueType Fonts


6 Proportionale Fonts


Weitere Schriftarten auf Anfrage

Schriften
Zeichensätze

Windows 1250 bis 1257, 437, 850, 852, 857


Es werden alle west- und osteuropäischen, lateinischen, kyrillischen, griechischen und arabischen (optional) Zeichen unterstützt.


Weitere Zeichensätze auf Anfrage

Schriften
Bitmap Fonts

Größe in Breite und Höhe 0,8 … 5,6


Vergrößerungsfaktor 2 … 9


Ausrichtung 0°, 90°, 180°, 270°

Schriften
Vektor Fonts/<br/>TrueType Fonts

Größe in Breite und Höhe 1…99 mm


Vergrößerungsfaktor stufenlos


Ausrichtung 0°, 90°, 180°, 270°

Schriften
Schriftattribute

Abhängig von der Schriftart


fett, kursiv, invers, vertikal

Schriften
Zeichenabstand

Variabel

Barcodes
1D Barcodes

CODABAR, Code 128, Code 2/5 interleaved, Code 39, Code 39 extended, Code 93, EAN 13, EAN 8, EAN ADD ON, GS1-128, Identcode, ITF 14, Leitcode, Pharmacode, PZN Code, UPC-A, UPC-E

Barcodes
2D Barcodes

Aztec Code, CODABLOCK F, DataMatrix, GS1 DataMatrix, MAXICODE, PDF 417, QR Code

Barcodes
Composite Barcodes

GS1 DataBar Expanded, GS1 DataBar Limited, GS1 DataBar Omnidirectional, GS1 DataBar Stacked, GS1 DataBar Stacked Omnidirectional, GS1 DataBar Truncated

Barcodes

Höhe, Modulbreite und Ratio sind variabel


Ausrichtung 0°, 90°, 180°, 270°


Wahlweise Prüfziffer und Klarschriftausdruck

Software
Konfiguration
Software
Prozess Steuerung
Software
Etikettensoftware
Software
Windowstreiber
Änderungen vorbehalten

Programmvarianten

Systemvoraussetzungen

Zubehör

1735

Befestigungssatz für Regler

Befestigungssätze
9067770

Für die komfortable Befestigung des Druckreglers mit Hilfe eines Winkels und einer Mutter

1736

Compact Flash Card 2GB

Compact Flash
3702014

2 GB Compact Flash Speicherkarte

1714

Drehgeber für CV-Einbaurahmen
IP 24V mit Kabellänge 4,5 m

Drehgeber
9057940

Drehgeber zur Aufnahme der Materialgeschwindigkeit bei kontinuierlichem Druckmodus.

1715

Drehgeber für kundenspezifischen
Rahmen IP 24V mit Kabellänge 4,5 m

Drehgeber
9057941

Drehgeber zur Aufnahme der Materialgeschwindigkeit bei kontinuierlichem Druckmodus.

1716

Drehgeber mit Reibrad kpl.
IP 24V mit Kabellänge 4,5 m

Drehgeber
9057942

Drehgeber zur Aufnahme der Materialgeschwindigkeit bei kontinuierlichem Druckmodus.

1702

Einbaurahmen Durchlassbreite 250 mm

für kontinuierlichen Betrieb

Einbaurahmen
9057725A

Zur Aufnahme der Druckmechanik und Integration in Verpackungsanlagen bei kontinuierlich bewegtem Material.

1708

Einbaurahmen Durchlassbreite 250 mm für intermittierenden Betrieb

Einbaurahmen
9057825A

Zur Aufnahme der Druckmechanik und Integration in Verpackungsanlagen bei intermittierend bewegtem Material.

Inkl. Gegendruckplatte 130 x 160 mm

1703

Einbaurahmen Durchlassbreite 340 mm

für kontinuierlichen Betrieb

Einbaurahmen
9057734A

Zur Aufnahme der Druckmechanik und Integration in Verpackungsanlagen bei kontinuierlich bewegtem Material.

1709

Einbaurahmen Durchlassbreite 340 mm für intermittierenden Betrieb

Einbaurahmen
9057834A

Zur Aufnahme der Druckmechanik und Integration in Verpackungsanlagen bei intermittierend bewegtem Material.

Inkl. Gegendruckplatte 130 x 160 mm

1704

Einbaurahmen Durchlassbreite 430 mm

für kontinuierlichen Betrieb

Einbaurahmen
9057743A

Zur Aufnahme der Druckmechanik und Integration in Verpackungsanlagen bei kontinuierlich bewegtem Material.

1710

Einbaurahmen Durchlassbreite 430 mm für intermittierenden Betrieb

Einbaurahmen
9057843A

Zur Aufnahme der Druckmechanik und Integration in Verpackungsanlagen bei intermittierend bewegtem Material.

Inkl. Gegendruckplatte 130 x 160 mm

1711

Einbaurahmen Durchlassbreite 470 mm für intermittierenden Betrieb

Einbaurahmen
9057847A

Zur Aufnahme der Druckmechanik und Integration in Verpackungsanlagen bei intermittierend bewegtem Material.

Inkl. Gegendruckplatte 130 x 160 mm

1705

Einbaurahmen Durchlassbreite 470 mmfür kontinuierlichen Betrieb

Einbaurahmen
9057747A

Zur Aufnahme der Druckmechanik und Integration in Verpackungsanlagen bei kontinuierlich bewegtem Material.

1706

Einbaurahmen Durchlassbreite 620 mm

für kontinuierlichen Betrieb

Einbaurahmen
9057762A

Zur Aufnahme der Druckmechanik und Integration in Verpackungsanlagen bei kontinuierlich bewegtem Material.

1712

Einbaurahmen Durchlassbreite 620 mm für intermittierenden Betrieb

Einbaurahmen
9057862A

Zur Aufnahme der Druckmechanik und Integration in Verpackungsanlagen bei intermittierend bewegtem Material.

Inkl. Gegendruckplatte 130 x 160 mm

1707

Einbaurahmen Durchlassbreite 770 mm

für kontinuierlichen Betrieb

Einbaurahmen
9057777A

Zur Aufnahme der Druckmechanik und Integration in Verpackungsanlagen bei kontinuierlich bewegtem Material.

1713

Einbaurahmen Durchlassbreite 770 mm für intermittierenden Betrieb

Einbaurahmen
9057877A

Zur Aufnahme der Druckmechanik und Integration in Verpackungsanlagen bei intermittierend bewegtem Material.

Inkl. Gegendruckplatte 130 x 160 mm

1717

Gegendruckplatte kpl. 130 x 160 mm

Gegendruckplatten
7267305

Notwendige, gummierte Gegenfläche für den Druckkopf als anbaufertige Option.

1727

Kabelabgang hinten

Kabelabgänge
9057955

Für den Abgang der Kabel nach hinten statt auf die Seite (Standard).

Aufpreis bei Neugerät.

1723

Kassette kpl. für Dynacode IP107, linke Ausführung

Kassetten
9057915

Für das schnelle Wechseln von Transferband da die Kassette bereits im Vorfeld bestückt werden kann.

1722

Kassette kpl. für Dynacode IP107, rechte Ausführung

Kassetten
9057910

Für das schnelle Wechseln von Transferband da die Kassette bereits im Vorfeld bestückt werden kann.

1725

Kassette kpl. für Dynacode IP128, linke Ausführung

Kassetten
9057925

Für das schnelle Wechseln von Transferband da die Kassette bereits im Vorfeld bestückt werden kann.

1724

Kassette kpl. für Dynacode IP128, rechte Ausführung

Kassetten
9057920

Für das schnelle Wechseln von Transferband da die Kassette bereits im Vorfeld bestückt werden kann.

1720

Kassette kpl. für Dynacode IP53, linke Ausführung

Kassetten
9057905

Für das schnelle Wechseln von Transferband da die Kassette bereits im Vorfeld bestückt werden kann.

1718

Kassette kpl. für Dynacode IP53, rechte Ausführung

Kassetten
9057900

Für das schnelle Wechseln von Transferband da die Kassette bereits im Vorfeld bestückt werden kann.

1696

Laufrolleneinheit kpl. Durchlassbreite 250 mm

Laufrolleneinheiten
9057700A

Mit diesen zusätzlichen Umlenkrollen für unsere Einbaurahmen kann auf jede, von der Verpackungsanlage vorgegebene, Laufrichtung der zu bedruckenden Folie reagiert werden.

1697

Laufrolleneinheit kpl. Durchlassbreite 340 mm

Laufrolleneinheiten
9057701A

'Mit diesen zusätzlichen Umlenkrollen für unsere Einbaurahmen kann auf jede, von der Verpackungsanlage vorgegebene, Laufrichtung der zu bedruckenden Folie reagiert werden.

1698

Laufrolleneinheit kpl. Durchlassbreite 430 mm

Laufrolleneinheiten
9057702A

'Mit diesen zusätzlichen Umlenkrollen für unsere Einbaurahmen kann auf jede, von der Verpackungsanlage vorgegebene, Laufrichtung der zu bedruckenden Folie reagiert werden.

1699

Laufrolleneinheit kpl. Durchlassbreite 470 mm

Laufrolleneinheiten
9057704A

'Mit diesen zusätzlichen Umlenkrollen für unsere Einbaurahmen kann auf jede, von der Verpackungsanlage vorgegebene, Laufrichtung der zu bedruckenden Folie reagiert werden.

1700

Laufrolleneinheit kpl. Durchlassbreite 620 mm

Laufrolleneinheiten
9057706A

'Mit diesen zusätzlichen Umlenkrollen für unsere Einbaurahmen kann auf jede, von der Verpackungsanlage vorgegebene, Laufrichtung der zu bedruckenden Folie reagiert werden.

1701

Laufrolleneinheit kpl. Durchlassbreite 770 mm

Laufrolleneinheiten
9057708A

'Mit diesen zusätzlichen Umlenkrollen für unsere Einbaurahmen kann auf jede, von der Verpackungsanlage vorgegebene, Laufrichtung der zu bedruckenden Folie reagiert werden.

1733

Netzteil extern für Touch Panel

Netzteile extern für Touch Panel
9057975

Steckernetzteil für Touch Panel

1690

Rapportverstellung Durchlassbreite
250 mm

Rapportverstellungen
9057625A

'Durch die definierte Umlenkung der zu bedruckenden Folie innerhalb des Einbaurahmens, kann die genaue Druckposition (z.B. in vorgegebenen Feldern) eingestellt werden.

1691

Rapportverstellung Durchlassbreite
340 mm

Rapportverstellungen
9057634A

'Durch die definierte Umlenkung der zu bedruckenden Folie innerhalb des Einbaurahmens, kann die genaue Druckposition (z.B. in vorgegebenen Feldern) eingestellt werden.

1692

Rapportverstellung Durchlassbreite
430 mm

Rapportverstellungen
9057643A

'Durch die definierte Umlenkung der zu bedruckenden Folie innerhalb des Einbaurahmens, kann die genaue Druckposition (z.B. in vorgegebenen Feldern) eingestellt werden.

1693

Rapportverstellung Durchlassbreite
470 mm

Rapportverstellungen
9057647A

'Durch die definierte Umlenkung der zu bedruckenden Folie innerhalb des Einbaurahmens, kann die genaue Druckposition (z.B. in vorgegebenen Feldern) eingestellt werden.

1694

Rapportverstellung Durchlassbreite
620 mm

Rapportverstellungen
9057662A

'Durch die definierte Umlenkung der zu bedruckenden Folie innerhalb des Einbaurahmens, kann die genaue Druckposition (z.B. in vorgegebenen Feldern) eingestellt werden.

1695

Rapportverstellung Durchlassbreite
770 mm

Rapportverstellungen
9057677A

'Durch die definierte Umlenkung der zu bedruckenden Folie innerhalb des Einbaurahmens, kann die genaue Druckposition (z.B. in vorgegebenen Feldern) eingestellt werden.

7252

Reinigungskassette kpl. für Dynacode IP107, linke Ausführung

Reinigungskassetten
9057918

Für den Schutz der Druckmechanik gemäß Schutzgrad IP65 gegen Wasser- und Staubeintritt.

7247

Reinigungskassette kpl. für Dynacode IP107, rechte Ausführung

Reinigungskassetten
9057913

Für den Schutz der Druckmechanik gemäß Schutzgrad IP65 gegen Wasser- und Staubeintritt.

7262

Reinigungskassette kpl. für Dynacode IP128, linke Ausführung

Reinigungskassetten
9057928

Für den Schutz der Druckmechanik gemäß Schutzgrad IP65 gegen Wasser- und Staubeintritt.

7257

Reinigungskassette kpl. für Dynacode IP128, rechte Ausführung

Reinigungskassetten
9057923

Für den Schutz der Druckmechanik gemäß Schutzgrad IP65 gegen Wasser- und Staubeintritt.

1721

Reinigungskassette kpl. für Dynacode IP53, linke Ausführung

Reinigungskassetten
9057908

Für den Schutz der Druckmechanik gemäß Schutzgrad IP65 gegen Wasser- und Staubeintritt.

1719

Reinigungskassette kpl. für Dynacode IP53, rechte Ausührung

Reinigungskassetten
9057903

Für den Schutz der Druckmechanik gemäß Schutzgrad IP65 gegen Wasser- und Staubeintritt.

1729

Rüstsatz Innenbeschichtetes Transferband für Dynacode IP107

Rüstsätze
9057967

Umlenkrollensatz zur Verwendung bei innenbeschichtetem Transferband.

1730

Rüstsatz Innenbeschichtetes Transferband für Dynacode IP128

Rüstsätze
9057968

Umlenkrollensatz zur Verwendung bei innenbeschichtetem Transferband.

1728

Rüstsatz Innenbeschichtetes Transferband für Dynacode IP53

Rüstsätze
9057965

Umlenkrollensatz zur Verwendung bei innenbeschichtetem Transferband.

1734

Touch Panel 10"

Touch Panels
9403501

Für die Konfiguration und Überwachung von max. 4 Drucksystemen gleichzeitig. Das gilt für die Einstellungen der Parameter und die Kontrolle über laufende Druckaufträge.

1731

Touch Panel 8.4"

Touch Panels
9057990

Für die Konfiguration und Überwachung von max. 4 Drucksystemen gleichzeitig. Das gilt für die Einstellungen der Parameter und die Kontrolle über laufende Druckaufträge.

1732

Touch Panel 8.4" Ausführung Edelstahl + Alu eloxiert

Touch Panels
9057992

Für die Konfiguration und Überwachung von max. 4 Drucksystemen gleichzeitig. Das gilt für die Einstellungen der Parameter und die Kontrolle über laufende Druckaufträge.

CARL VALENTIN GMBH ·
Neckarstraße 78 - 86 u. 94 ·
78056 Villingen-Schwenningen

Tel. +49 7720 9712-0 ·
Vertriebszentrale +49 7720 9712-20 ·
Fax +49 7720 9712-9901 ·
info@domain1.tld
